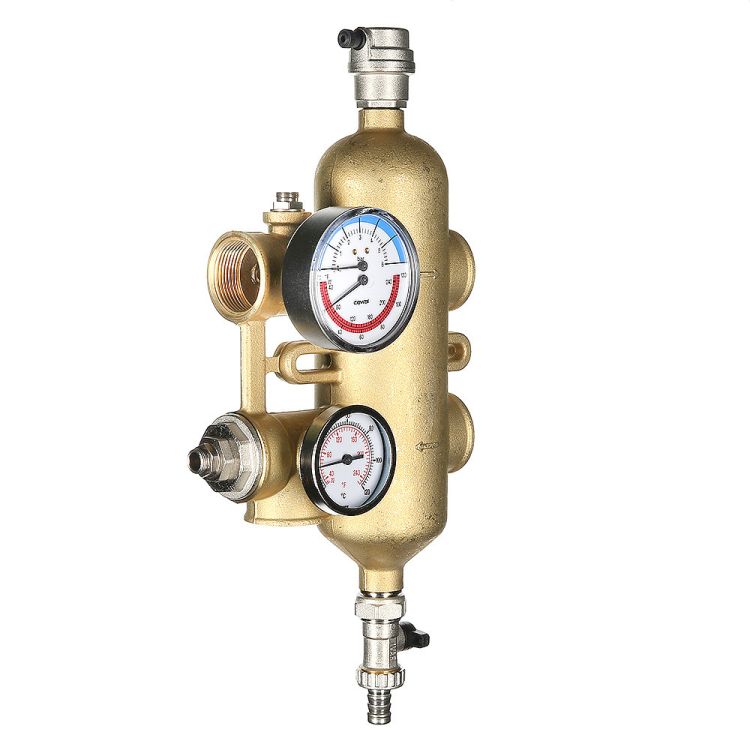

Гидравлическая стрелка ValTec 32 (для систем VARIMIX) (VT.VAR00)
(VT.VAR00.G) Входящий в систему модулей быстрого монтажа VARIMIX гидравлический разделитель (гидрострелка) – устройство, позволяющее просто и эффективно разделить и гидравлически увязать между собой контуры источника и потребления тепла (при использовании в обвязке котельной).
Корпус гидрострелки изготовлен из бронзы марки OTS 60PB2 (EN 1982-00). Материал уплотнений – пероксидный EPDM.
В комплект входят автоматический воздухоотводчик, шаровые краны – присоединения воздухоотводчика и дренажный, измерительные приборы – термоманометр, термометр, стальные кронштейны для настенного крепления модуля. Предусмотрены два закрытых пробками гнезда погружных датчиков температуры (штуцеры).
Гидрострелка предназначена для систем тепловой мощностью не выше 104 кВт (Δt = 20 °С).
Гидравлический распределитель (гидрострелка) является элементом гидравлической увязки контуров системы. По своей сути распределитель является коллектором с ничтожно малым перепадом давлений между присоединяемыми трубопроводами. Как правило, такие устройства имеют поперечное сечение по площади равное сумме площадей поперечных сечений присоединяемых трубопроводов или утроенному диаметру трубопровода наибольшего диаметра. Благодаря увеличению диаметра потока 3 раза, его скорость уменьшается в 3*3=9 раз , а динамическое
давление в 9*9=81 раз, то есть, влияние линейных потерь давления и потерь на местные сопротивления снижаются почти на 2 порядка, что позволяет считать гидравлический распределитель свободным от перепадов давлений . Обычно, гидравлические распределители используются в обвязках водогрейных котельных, что позволяет гидравлически сбалансировать контур теплогенератора с остальными контурами котельной, обеспечив независимую работу как каждого контура в отдельности, так и всей системы в целом.
1 Средний полный срок службы, лет 50
2 Рабочее давление, МПа 1,0
3 Пробное давление, МПа 1,5
4 Максимальная температура рабочей среды, ºС +120
5 Допустимая температура окружающей среды, ºС 0 до +60
6 Допустимая относительная влажность окружающей среды, % 80
7 Максимальный расход теплоносителя Кг/час 4500
8 Максимальная подсоединенная тепловая мощность (при ΔТ =20°С), кВт 104
9 Вес комплекта, кг 4,5
10 Соединение с коллекторным блоком Фитинг VT 606 1 1/4"
Бренд | ValTec |
Артикул | VT.VAR00.G.07 |
Тип | Гидравлическая стрелка |
Диаметр присоединения | 1-1/4" |
Пропускная способность, Максимальный расход, м3/ч | 4.5 |
Мощность, кВт | 104 |
Материал | Бронза |
Цвет | Бронза |
Страна | Италия |
